雙列球式回轉支承

雙列球式回轉支承由兩排球式滾動體組成，能同時承受較大的軸向載荷、徑向載荷和傾覆力矩，安全系數更高。被廣泛應用于中大型起重機、礦山設備、挖掘機等機械設備。

雙列球式回轉支承主要由內圈、外圈、兩排滾動體（鋼球）、保持架和密封裝置組成。其內圈和外圈通常有多個安裝孔，用于固定在設備上。滾動體在保持架或者隔離塊的引導下，在內外圈之間滾動，確保平穩的旋轉運動。

分類：雙列球式回轉支承, 回轉支承標簽：雙列回轉支承球式

描述

注：1、n1為潤滑油孔數。油杯M10×1JB/T7940.1～JB/T7940.2。根據實際應用情況用戶可指定油孔位置。

2、n-?可改為螺紋孔，螺紋孔直徑M，螺紋深度2M。

3、本樣本中的規格為標準產品，內外徑均為自由公差。若主機與回轉支承有配合要求，請在合同或合同附件（如技術協議）中注明配合尺寸和精度。

4、表中所列為我公司常規產品，若有其他特殊要求，請與我公司聯系。

內齒式

型號	曲線	外形尺寸									安裝尺寸						齒輪參數				負荷		質量 (kg)
型號	曲線	De (mm)	de (mm)	di （mm）	Di （mm）	Dx （mm）	He （mm）	Hi （mm）	Ht （mm）	Hd （mm）	Fe (mm）	Fi （-）	N	V (mm）	L	W （-）	m （mm）	Z （-）	xm （mm）	Dp （mm）	fznorm (KN)	fzmax (KN)	質量 (kg)
N2.25.625	1	705	627	623	504	547	83	83	92	74	675	575	32	17	25	9	8	65	-	520	49.33	98.67	95
N2.20.763	2	850	765	761	641	-	83	83	92	83	820	705	36	17	-	-	8	81	-4	648	64.15	128.31	128
N2.20.897	3	973	899	895	786	820	88	88	97	80	944	850	36	17	25	11	8	100	-	800	45.33	90.67	141
N2.25.885	4	982	887	883	754	790	88	88	97	80	944	826	36	21	31	14	8	95	-4	760	61.48	123.67	170
N2.25.972	5	1074	974	970	820	-	100	96	114	96	1035	910	40	21	-	-	10	84	-	840	76	152	234
N2.22.1088	6-a	1172	1090	1085	962	1010	88	88	97	80	1134	1040	36	17	25	11	10	98	-	980	56.67	113.33	193
N2.22.1088	6-b	1172	1090	1085	962	1010	88	88	97	80	1134	1040	48	17	25	11	10	98	-	980	56.67	113.33	189
N2.22.1088	6-a	1172	1090	1085	962	1010	88	88	97	80	1134	1040	36	17	25	11	10	97	-5	970	77.29	154.59	193
N2.25.1103	7	1200	1105	1099	963	1010	96	96	110	88	1160	1040	36	21	31	12	10	98	-	980	62.33	124.67	239
N2.25.1103	1-a	1200	1105	1099	963	1010	96	96	110	88	1160	1040	36	21	31	12	10	98	-	980	73.33	146.67	239
N2.25.1103	1-b	1200	1105	1099	963	1010	96	96	110	88	1160	1040	48	21	31	12	10	98	-	980	73.33	146.67	232
N2.30.1143	2	1250	1147	1141	998	-	99.5	99.5	110	99.5	1208	1080	36	21	31	12	10	100	-8	1000	91.33	182.66	276
N2.30.1222	3-a	1345	1225	1219	1061.6	1115	98	98	108	88	1290	1150	40	21	31	16	10	108	-	1080	73.33	146.67	331
N2.30.1222	3-b	1345	1225	1219	1061.6	1115	98	98	108	88	1290	1150	48	21	31	16	10	108	-	1080	73.33	146.67	326
N2.30.1351	4-a	1470	1354	1348	1183	1230	98	98	108	90	1425	1270	40	23	34	18	10	120	-	1200	71.25	142.5	371
N2.30.1351	4-a	1470	1354	1348	1176	1230	98	98	108	90	1425	1270	40	23	34	18	12	100	-	1200	85.5	171	371
N2.30.1351	4-b	1470	1354	1348	1176	1230	98	98	108	90	1425	1270	48	23	34	18	10	120	-	1200	71.25	142.5	365
N2.30.1351	4-b	1470	1354	1348	1176	1230	98	98	108	90	1425	1270	48	23	34	18	12	100	-	1200	85.5	171	365
N2.40.1386	1	1530	1389	1383	1186	1240	134	134	144	109	1480	1290	48	25	37	23	10	120	-3	1200	100	200	612
N2.40.1386	1	1530	1389	1383	1186	1240	134	134	144	119	1480	1290	48	25	37	23	12	100	-	1200	113	226	627
N2.30.1613	2	1750	1616	1610	1418.4	1470	110	105	120	98	1705	1525	40	25	37	23	12	120	-	1440	83.3	166.6	572
N2.30.1613	3	1750	1616	1610	1418.4	1470	110	105	120	98	1705	1525	48	25	37	23	12	120	-	1440	93.1	186.2	564
N2.45.1605	4	1780	1606	1602	1375	1438	134	134	144	124	1710	1500	48	31	46	28	14	100	-	1400	137.4	274.8	840
N2.45.1605	4	1780	1606	1602	1375	1382	134	134	144	124	1710	1500	48	31	46	28	12	117	-	1404	117.8	235.6	832
N2.35.1935	5	2100	1938	1932	1719	1774	134	134	144	120	2035	1835	72	29	-	-	12	145	-	1740	114	228	965
N2.35.2003	6	2178	2006	2000	1779	1835	134	134	144	120	2108	1898	72	29	-	-	12	150	-	1800	114	228	1062

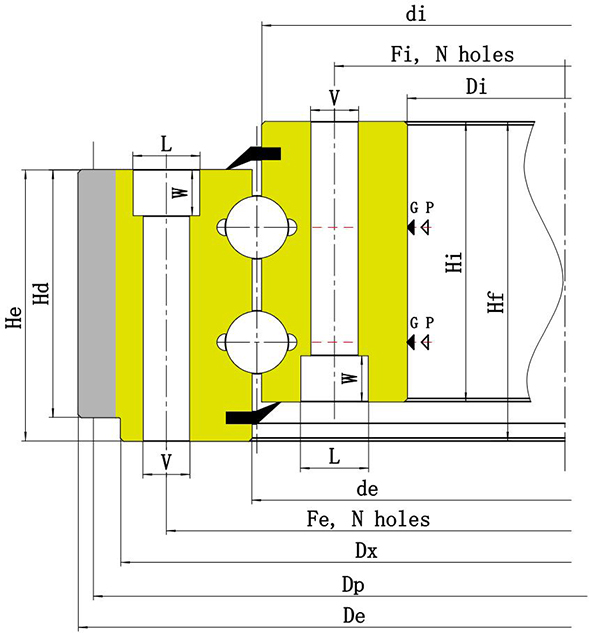

外齒式

型號	曲線	Dimensions									安裝尺寸						齒輪參數				負荷		質量 (kg)
型號	曲線	De (mm)	de (mm)	di （mm）	Di （mm）	Dx （mm）	He （mm）	Hi （mm）	Ht （mm）	Hd （mm）	Fe (mm）	Fi （-）	N	V (mm）	L	W （-）	m （mm）	Z （-）	xm （mm）	Dp （mm）	fznorm (KN)	fzmax (KN)	質量 (kg)
EB2.20.0307.200	1	432	309	305	224	394	83	83	92	50	360	254	16	17	25	12	6	70	-	420	20.4	40.8	51
EB2.20.0383.200	2	504	385	381	300	466	83	83	92	75	436	330	16	17	25	12	8	61	-	488	40.8	81.6	64
EB2.25.0475.200	3	595	477	473	382	565	88	88	98	50	540	410	24	17	25	14	5	117	-	585	17	34	85
EB2.25.0575.200	4	712	577	573	470	670	88	88	98	75	640	508	24	17	25	9	8	87	-	696	40.8	81.6	123
EB2.20.0752.200	5	864	754	750	678	833	83	83	92	76	800	706	36	17	25	9	6	142	-	852	31.01	62.02	114
EB2.25.0821.200	6	979	823	819	718	935	92	92	102	86	893	753	36	21	31	15	10	94	+11	940	70.63	141.26	200
EB2.20.0968.200	7	1080	970	966	893	1042	83	83	92	76	1015	922	30	17	25	10	8	133	-	1064	41.34	82.69	148
EB2.25.1077.200	8	1200	1079	1075	976	1163	88	88	98	77	1135	1012	36	19	-	-	8	148	-	1184	41.89	83.78	210
EB2.30.1215.200	9	1380	1218	1212	1095	1330	98	98	108	90	1290	1135	48	23	34	16	10	136	-	1360	61.2	122.4	325
EB2.20.0383.400	1	504	385	381	300	394	83	83	92	75	436	330	16	17	25	12	8	61	-	488	48	96	64
EB2.25.0475.400	2	614.4	477	473	378	565	88	88	98	80	540	410	24	19	28	14	8	74	+4	592	51.2	102.4	98
EB2.25.0575.400	3	695	577	573	470	670	83	83	92	58	640	508	30	17	25	13	5	136	+2.5	680	23.2	46.4	104
EB2.25.0980.400	4	1144	982	978	870	1096	96	96	110	88	1050	910	36	21	31	12	10	111	+8	1110	85.02	170.05	262
EB2.30.1117.400	5	1289	1120	1114	985	1240	98	98	108	83	1198	1035	40	21	31	18	10	125	+10.5	1250	80.19	160.39	332
EB2.30.1215.400	6	1380	1218	1212	1095	1330	98	98	108	90	1290	1135	36	23	34	16	10	136	-	1360	72	144	334
EB2.30.1249.400	7	1476	1252	1246	1085	1415	101	101	110	89	1350	1150	48	26	37	23	10	144	+8.6	1440	85.99	171.98	502
EB2.35.1249.400	1	1472	1252	1246	1085	1406	134	134	144	115	1350	1150	36	28	41	27	14	102	+9.1	1428	147.78	295.56	640
EB2.30.1391.400	2	1603	1394	1388	1208	-	110	110	120	110	1500	1280	40	29	-		10	157	+7.5	1570	100.97	201.93	636
EB2.40.1402.400	3	1604	1405	1399	1208	1570	138	134	148	93	1500	1280	48	31	46	24	10	157	+7	1570	147.78	295.56	710
EB2.25.1391.400	4	1605	1394	1388	1208	1550	116	116	130	96	1494	1280	48	29	41	22	12	130	+12	1560	105.74	211.48	623
EB2.40.1390.400	5	1634	1393	1387	1208	-	138	134	148	138	1500	1280	48	31	46	24	14	113	+14	1582	177.33	354.67	800
EB2.30.1578.400	6	1808	1581	1575	1404	-	110	110	120	110	1680	1476	40	29	-	-	10	178	+5	1780	100.97	201.93	754
EB2.35.1578.400	7	1805	1581	1575	1433	-	140	140	156	140	1671	1485	60	28	41	15	16	109	+16.9	1744	205.6	411.21	810
