單排四點接觸球式回轉支承(Q系列)

分類： Q系列, 單排球式回轉支承, 回轉支承標簽： Q系列單排四點接觸球式回轉支承

描述

注：1、n1為潤滑油孔數。油杯M10×1JB/T7940.1～JB/T7940.2。根據實際應用情況用戶可指定油孔位置。

2、n-?可改為螺紋孔，螺紋孔直徑M，螺紋深度2M。

3、本樣本中的規格為標準產品，內外徑均為自由公差。若主機與回轉支承有配合要求，請在合同或合同附件（如技術協議）中注明配合尺寸和精度。

4、表中所列為我公司常規產品，若有其他特殊要求，請與我公司聯系。

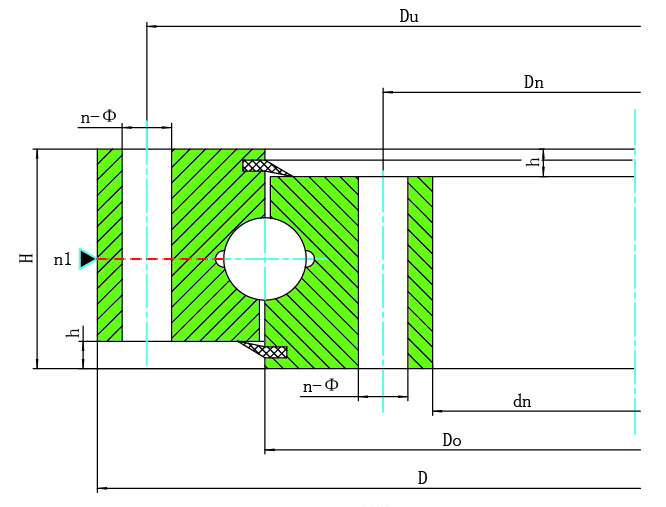

無齒式

型號	曲線	外形尺寸				安裝孔尺寸									質量 kg
		外形尺寸				通孔(Type A)				螺孔（Typr B、C、D）
		D	dn	H	h	Du	Dn	φ	n	Du	Dn	d1	T	n
		mm				mm			n	mm				n
QU.400.16	1	482	318	60	10	448	352	15	12	448	352	M14	28	12	42
QU.450.16	2	532	368	60	10	498	402	15	12	498	402	M14	28	12	47
QU.500.16	3	582	418	60	10	548	452	15	14	548	452	M14	28	14	53
QU.560.16	4	642	478	60	10	608	512	15	14	608	512	M14	28	14	58
QU.560.20	5	656	464	70	10	618	502	17	14	618	502	M16	30	14	72
QU.630.20	6	726	534	70	10	688	572	17	16	688	572	M16	30	16	80
QU.710.20	7	806	614	70	10	768	652	17	18	768	652	M16	30	18	91
QU.800.20	8	896	704	70	10	858	742	17	20	858	742	M16	30	20	102
QU.800.25	9	908	692	78	10	864	736	22	18	864	736	M20	36	18	130
QU.900.25	10	1008	792	78	10	964	836	22	20	964	836	M20	36	20	146
QU.1000.25	11	1108	892	78	10	1064	936	22	24	1064	936	M20	36	24	162
QU.1000.32	12	1124	876	90	10	1074	926	24	24	1074	926	M22	40	24	212
QU.1120.32	13	1244	996	90	10	1194	1046	24	28	1194	1046	M22	40	28	237
QU.1250.32	14	1374	1126	90	10	1324	1176	24	32	1324	1176	M22	40	32	264
QU.1400.32	15	1524	1276	90	10	1474	1326	24	36	1474	1326	M22	40	36	285
QU.1250.40	16	1394	1108	102	12	1336	1164	26	32	1336	1164	M24	45	32	351
QU.1400.40	17	1544	1258	102	12	1486	1314	26	36	1486	1314	M24	45	36	393
QU.1600.40	18	1744	1458	102	12	1686	1514	26	40	1686	1514	M24	45	32	455
QU.1800.40	19	1944	1658	102	12	1886	1714	26	44	1886	1714	M24	45	44	507
QU.1600.50	20	1766	1434	124	12	1704	1496	30	40	1704	1496	M27	50	40	647
QU.1800.50	21	1966	1634	124	12	1904	1696	30	44	1904	1696	M27	50	44	730
QU.2000.50	22	2166	1834	124	12	2104	1896	30	48	2104	1896	M27	50	48	812
QU.2240.50	23	2406	2074	124	12	2344	2136	30	54	2344	2136	M27	50	54	909
QU.2500.50	24	2666	2334	124	12	2604	2396	30	60	2604	2396	M27	50	60	1015
QU.2500.60	25	2696	2304	150	14	2626	2374	33	60	2626	2374	M30	56	60	1457
QU.2800.60	26	2996	2604	150	14	2926	2674	33	66	2926	2674	M30	56	66	1634
QU.3150.60	27	3346	2954	150	14	3276	3024	33	72	3276	3024	M30	56	72	1843
QU.3550.60	28	3746	3354	150	14	3676	3424	33	78	3676	3424	M30	56	78	2082
QU.4000.60	29	4196	3804	150	14	4126	3874	33	80	4126	3874	M30	56	80	2360

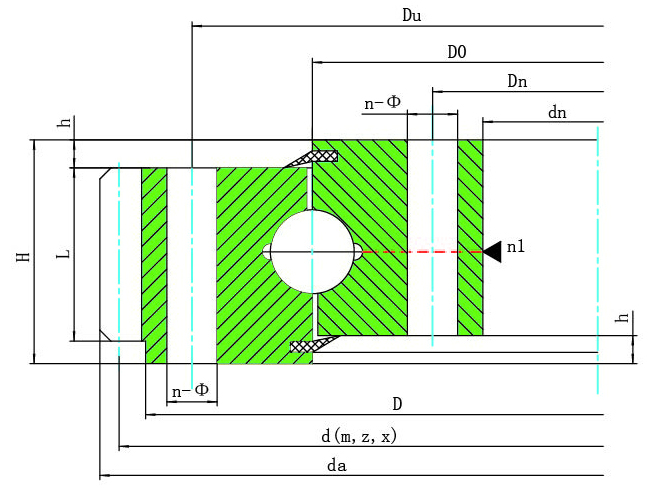

外齒式

型號	外形尺寸				安裝孔尺寸									外齒輪參數						N.W kg
	外形尺寸				通孔				螺孔					外齒輪參數
	D	dn	H	h	Du	Dn	φ	n	Du	Dn	d1	T	n	z	m	d	da	L	X
	mm				mm			n	mm				n	z	mm
QW.400.16 ???????????? QW.400.16A	480	318	60	10	448	352	15	12	448	352	M14	40	12	143?? 125	3.5???? 4	500.5 500	504?? 504	44	0.5	45???? 46
QW.450.16 ???????????? QW.450.16A	530	368	60	10	498	402	15	12	498	402	M14	40	12	157?? 138	3.5????? 4	549.5 552	553?? 556	44	0.5	51???? 52
QW.500.16 ???????????? QW.500.16A	580	418	60	10	548	452	15	14	548	452	M14	40	14	150?? 121	4?????? 5	600?? 605	604?? 610	44	0.5	58???? 58
QW.560.16 ???????????? QW.560.16A	640	478	60	10	608	512	15	14	608	512	M14	40	14	165?? 133	4?????? 5	660?? 665	664?? 670	44	0.5	65???? 66
QW.560.20 ???????????? QW.560.20A	654	464	70	10	618	502	17	14	618	502	M16	30	14	169?? 136	4?????? 5	676?? 680	680?? 685	50	0.5	78???? 79
QW.630.20 ???????????? QW.630.20A	724	534	70	10	688	572	17	16	688	572	M16	30	16	186?? 150	4?????? 5	744?? 750	748?? 755	50	0.5	86???? 88
QW.710.20 ???????????? QW.710.20A	804	614	70	10	768	652	17	18	768	652	M16	30	18	166?? 139	5?????? 6	830?? 834	835?? 840	50	0.5	99??? 101
QW.800.20 ???????????? QW.800.20A	894	704	70	10	858	742	17	20	858	742	M16	30	20	154?? 116	6?????? 8	924?? 928	930?? 936	50	0.5	114?? 114
QW.800.25 ???????????? QW.800.25A	904	692	78	10	864	736	22	18	864	736	M20	36	18	156?? 118	6?????? 8	936??? 944	942?? 952	58	0.5	143?? 147
QW.900.25 ???????????? QW.900.25A	1004	792	78	10	964	836	22	20	964	836	M20	36	20	130?? 105	8????? 10	1040 1050	1048 1060	58	0.5	162?? 168
QW.1000.25 ???????????? QW.1000.25A	1104	892	78	10	1064	936	22	24	1064	936	M20	36	24	143?? 115	8????? 10	1144 1150	1152 1160	58	-0.5	182?? 185
QW.1000.32 ???????????? QW.1000.32A	1120	876	90	10	1074	926	24	24	1074	926	M22	40	24	144?? 116	8????? 10	1152 1160	1160 1170	70	-0.5	227?? 232
QW.1120.32 ???????????? QW.1120.32A	1240	996	90	10	1194	1046	24	28	1194	1046	M22	40	28	129?? 108	10???? 12	1290 1296	1300 1308	70	-0.5	272?? 275
QW.1250.32 ???????????? QW.1250.32A	1370	1126	90	10	1324	1176	24	32	1324	1176	M22	40	32	142?? 119	10???? 12	1420 1428	1430 1440	70	-0.5	302?? 309
QW.1400.32 ???????????? QW.1400.32A	1520	1276	90	10	1474	1326	24	36	1474	1326	M22	40	36	131?? 113	12???? 14	1572 1582	1584 1596	70	-0.5	337?? 347
QW.1250.40 ???????????? QW.1250.40A	1390	1108	102	12	1336	1164	26	32	1474	1164	M24	45	32	144?? 120	10???? 12	1440 1440	1450 1452	80	-0.5	396?? 392
QW.1400.40 ???????????? QW.1400.40A	1540	1258	102	12	1486	1314	26	36	1486	1314	M24	45	36	133?? 114	12???? 14	1596 1596	1608 1610	80	-0.5	448?? 443
QW.1600.40 ???????????? QW.1600.40A	1740	1458	102	12	1686	1514	26	40	1686	1514	M24	45	40	150?? 129	12???? 14	1800 1806	1812 1820	80	-0.5	528?? 534
QW.1800.40 ???????????? QW.1800.40A	1940	1658	102	12	1886	1714	26	44	1886	1714	M24	45	44	143?? 126	14???? 16	2002 2016	2016 2032	80	-0.5	583?? 607
QW.1600.50 ???????????? QW.1600.50A	1762	1434	124	12	1704	1496	30	40	1704	1496	M27	50	40	151??? 130	12???? 14	1812 1820	1824 1834	100	-0.5	714??? 727
QW.1800.50 ???????????? QW.1800.50A	1964	1634	124	12	1904	1696	30	44	1904	1696	M27	50	44	145?? 127	14???? 16	2030? 2032	2044 2048	100	-0.5	845?? 843
QW.2000.50 ???????????? QW.2000.50A	2162	1834	124	12	2104	1896	30	48	2104	1896	M27	50	48	139?? 124	16???? 18	2224 2232	2240 2250	100	-0.5	912?? 927
QW.2240.50 ???????????? QW.2240.50A	2402	2074	124	12	2344	2136	30	54	2344	2136	M27	50	54	154?? 138	16???? 18	2464? 2484	2480? 2502	100	-0.5	1020 1078
QW.2500.50 ???????????? QW.2500.50A	2662	2334	124	12	2604	2396	30	60	2604	2396	M27	50	60	152?? 137	18???? 20	2736 2740	2754 2760	100	-0.5	1171 1175
QW.2500.60 ???????????? QW.2500.60A	2696	2304	150	14	2626	2374	33	60	2626	2374	M30	56	60	154?? 139	18???? 20	2772 2780	2790 2800	122	-0.5	1677 1701
QW.2800.60 ???????????? QW.2800.60A	2992	2604	150	14	2926	2674	33	66	2926	2674	M30	56	66	170?? 154	18???? 20	3060 3080	3078 3100	122	-0.5	1817 1904
QW.3150.60 ???????????? QW.3150.60A	3342	2954	150	14	3276	3024	33	72	3276	3024	M30	56	72	171?? 156	20???? 22	3420 3432	3440 3454	122	-0.5	2087 2139
QW.3550.60 ???????????? QW.3550.60A	3742	3354	150	14	3676	3424	33	78	3676	3424	M30	56	78	191?? 154	20???? 25	3820 3850	3840 3875	122	-0.5	2355 2500
QW.4000.60 ???????????? QW.4000.60A	4200	3804	150	14	4126	3874	33	80	4126	3874	M30	56	80	195?? 172	22???? 25	4290 4300	4312 4325	122	-0.5	2787 2827

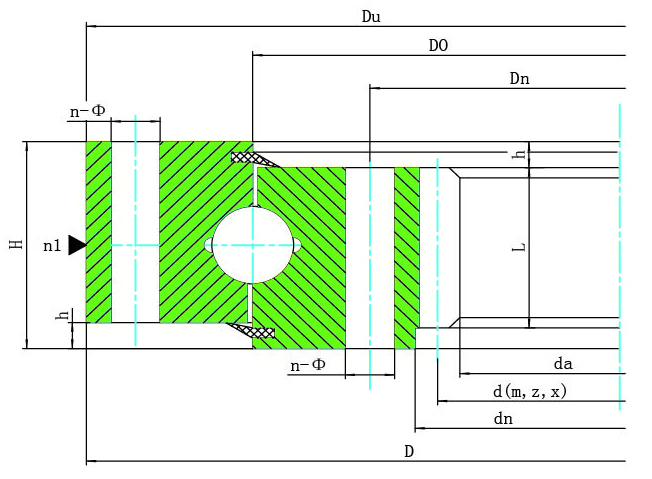

內齒式

型號	外形尺寸				安裝孔尺寸									內齒輪參數						N.W kg
	外形尺寸				通孔				螺孔					內齒輪參數
	D	dn	H	h	Du	Dn	φ	n	Du	Dn	d1	T	n	z	m	d	da	L	X
	mm				mm			n	mm				n	z	mm
QN.400.16 ???????????? QN.400.16A	482	320	60	10	448	352	15	12	448	352	M14	28	12	86???? 75	3.5???? 4	301?? 300	297.5 296	44	0.5	42???? 43
QN.450.16 ???????????? QN.450.16A	532	370	60	10	498	402	15	12	498	402	M14	28	12	100??? 87	3.5????? 4	350?? 348	346.5 344	44	0.5	50???? 51
QN.500.16 ???????????? QN.500.16A	582	420	60	10	548	452	15	14	548	452	M14	28	14	100??? 79	4?????? 5	400?? 395	396?? 390	44	0.5	57????? 57
QN.560.16 ???????????? QN.560.16A	642	480	60	10	608	512	15	14	608	512	M14	28	14	115??? 91	4?????? 5	460?? 455	456?? 450	44	0.5	64???? 65
QN.560.20 ???????????? QN.560.20A	656	468	70	10	618	502	17	14	618	502	M16	30	14	111??? 88	4?????? 5	444?? 440	440?? 435	50	0.5	76???? 77
QN.630.20 ???????????? QN.630.20A	726	538	70	10	688	572	17	16	688	572	M16	30	16	129?? 102	4?????? 5	516?? 510	512?? 505	50	0.5	84???? 86
QN.710.20 ???????????? QN.710.20A	806	618	70	10	768	652	17	18	768	652	M16	30	18	118??? 98	5?????? 6	590?? 588	585?? 582	50	0.5	97???? 97
QN.800.20 ???????????? QN.800.20A	896	708	70	10	858	742	17	20	858	742	M16	30	20	113??? 84	6?????? 8	678?? 672	672?? 664	50	0.5	110?? 111
QN.800.25 ???????????? QN.800.25A	908	694	78	10	864	736	22	18	864	736	M20	36	18	110??? 82	6?????? 8	660?? 656	654?? 648	58	0.5	142?? 142
QN.900.25 ???????????? QN.900.25A	1008	794	78	10	964	836	22	20	964	836	M20	36	20	94???? 75	8????? 10	752?? 750	744?? 740	58	0.5	163?? 162
QN.1000.25 ???????????? QN.1000.25A	1108	894	78	10	1064	936	22	24	1064	936	M20	36	24	107??? 85	8????? 10	856?? 850	848?? 840	58	0.5	178?? 179
QN.1000.32 ???????????? QN.1000.32A	1124	880	90	10	1074	926	24	24	1074	926	M22	40	24	105??? 84	8????? 10	840?? 840	832?? 830	70	0.5	230?? 227
QN.1120.32 ???????????? QN.1120.32A	1244	1000	90	10	1194	1046	24	28	1194	1046	M22	40	28	95???? 79	10???? 12	950?? 948	940?? 936	70	0.5	263?? 262
QN.1250.32 ???????????? QN.1250.32A	1374	1130	90	10	1324	1176	24	32	1324	1176	M22	40	32	108??? 90	10???? 12	1080? 1080	1070? 1068	70	0.5	294?? 290
QN.1400.32 ???????????? QN.1400.32A	1524	1280	90	10	1474	1326	24	36	1474	1326	M22	40	36	102??? 87	12???? 14	1224? 1218	1212?? 1204	70	0.5	333?? 336
QN.1250.40 ???????????? QN.1250.40A	1394	1110	102	12	1336	1164	26	32	1336	1164	M24	45	32	106??? 88	10???? 12	1060? 1056	1050? 1044	80	0.5	388?? 388
QN.1400.40 ???????????? QN.1400.40A	1544	1260	102	12	1486	1314	26	36	1486	1314	M24	45	36	100??? 86	12???? 14	1200?? 1204	1188? 1190	80	0.5	444??? 434
QN.1600.40 ???????????? QN.1600.40A	1744	1460	102	12	1686	1514	26	40	1686	1514	M24	45	40	117?? 100	12???? 14	1404? 1400	1392? 1386	80	0.5	509?? 511
QN.1800.40 ???????????? QN.1800.40A	1944	1660	102	12	1886	1714	26	44	1886	1714	M24	45	44	114??? 99	14???? 16	1596 1584	1582 1568	80	0.5	576?? 591
QN.1600.50 ???????????? QN.1600.50A	1766	1438	124	12	1704	1496	30	40	1704	1496	M27	50	40	115??? 98	12???? 14	1380 1372	1368? 1358	100	0.5	714?? 723
QN.1800.50 ???????????? QN.1800.50A	1966	1638	124	12	1904	1696	30	44	1904	1696	M27	50	44	113??? 98	14???? 16	1582 1568	1568 1552	100	0.5	794?? 818
QN.2000.50 ???????????? QN.2000.50A	2166	1842	124	12	2104	1896	30	48	2104	1896	M27	50	48	111??? 98	16???? 18	1776 1764	1760 1746	100	0.5	891?? 913
QN.2240.50 ???????????? QN.2240.50A	2406	2078	124	12	2344	2136	30	54	2344	2136	M27	50	54	125??? 111	16???? 18	2000 1998	1984 1980	100	0.5	1044 1041
QN.2500.50 ???????????? QN.2500.50A	2666	2342	124	12	2604	2396	30	60	2604	2396	M27	50	60	126??? 113	18???? 20	2268? 2260	2250? 2240	100	0.5	1132? 1148
QN.2500.60 ???????????? QN.2500.60A	2696	2308	150	14	2626	2374	33	60	2626	2374	M30	56	60	124??? 111	18???? 20	2232 2220	2214 2200	122	0.5	1621 1654
QN.2800.60 ???????????? QN.2800.60A	2996	2608	150	14	2926	2674	33	66	2926	2674	M30	56	60	140?? 126	18???? 20	2520 2520	2502 2500	122	0.5	1871 1857
QN.3150.60 ???????????? QN.3150.60A	3346	2958	150	14	3276	3024	33	72	3276	3024	M30	56	72	143?? 130	20???? 22	2860 2860	2840 2838	122	0.5	2144 2129
QN.3550.60 ???????????? QN.3550.60A	3746	3358	150	14	3676	3424	33	78	3676	3424	M30	56	78	163?? 130	20???? 25?	3260 3250	3240 3225	122	0.5	2425 2437
QN.4000.60 ???????????? QN.4000.60A	4196	3808	150	14	4126	3874	33	80	4126	3874	M30	56	80	169?? 148	22???? 25	3718 3700	3696 3675	122	0.5	2683 2763
