單排交叉滾柱式回轉支承(J系列)

J系列采用交叉滾子的結構，提供高精度和高負載能力。它主要用于建筑行業，如混凝土泵車，塔式起重機和輪式起重機。

分類： J系列, 單排交叉滾柱式回轉支承, 回轉支承標簽：交叉單排回轉支承滾柱式

描述

注：1、n1為潤滑油孔數。油杯M10×1JB/T7940.1～JB/T7940.2。根據實際應用情況用戶可指定油孔位置。

2、n-?可改為螺紋孔，螺紋孔直徑M，螺紋深度2M。

3、本樣本中的規格為標準產品，內外徑均為自由公差。若主機與回轉支承有配合要求，請?jiān)诤贤蚝贤郊ㄈ缂夹g(shù)協議）中注明配合尺寸和精度。

4、表中所列為我公司常規產品，若有其他特殊要求，請與我公司聯系。

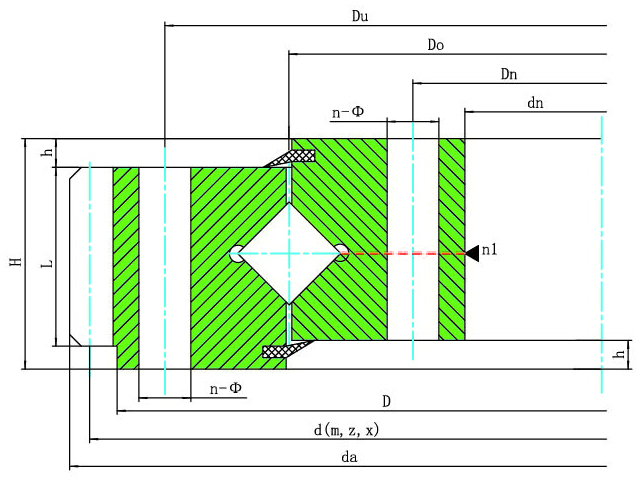

無齒式

型號	曲線	外形尺寸				安裝孔尺寸									質量 kg
		外形尺寸				通孔(Tpye A)				螺孔（Type B、C、D）
		D	dn	H	h	Du	Dn	φ	n	Du	Dn	d1	T	n
		mm				mm			n	mm				n
JU□400.12	1	482	318	60	10	448	352	15	12	448	352	M14	28	12	42
JU□450.12	2	532	368	60	10	498	402	15	12	498	402	M14	28	12	47
JU□500.12	3	582	418	60	10	548	452	15	14	548	452	M14	28	14	53
JU□560.12	4	642	478	60	10	608	512	15	14	608	512	M14	28	14	58
JU□560.14	5	656	464	70	10	618	502	17	14	618	502	M16	30	14	72
JU□630.14	6	726	534	70	10	688	572	17	16	688	572	M16	30	16	80
JU□710.14	7	806	614	70	10	768	652	17	18	768	652	M16	30	18	91
JU□800.14	8	896	704	70	10	858	742	17	20	858	742	M16	30	20	102
JU□800.18	9	908	692	78	10	864	736	22	18	864	736	M20	36	18	130
JU□900.18	10	1008	792	78	10	964	836	22	20	964	836	M20	36	20	146
JU□1000.18	11	1108	892	78	10	1064	936	22	24	1064	936	M20	36	24	162
JU□1000.22	12	1124	876	90	10	1074	926	24	24	1074	926	M22	40	24	212
JU□1120.22	13	1244	996	90	10	1194	1046	24	28	1194	1046	M22	40	28	237
JU□1250.22	14	1374	1126	90	10	1324	1176	24	32	1324	1176	M22	40	32	264
JU□1400.22	15	1524	1276	90	10	1474	1326	24	36	1474	1326	M22	40	36	285
JU□1250.28	16	1394	1108	102	12	1336	1164	26	32	1336	1164	M24	45	32	351
JU□1400.28	17	1544	1258	102	12	1486	1314	26	36	1486	1314	M24	45	36	393
JU□1600.28	18	1744	1458	102	12	1686	1514	26	40	1686	1514	M24	45	40	455
JU□1800.28	19	1944	1658	102	12	1886	1714	26	44	1886	1714	M24	45	44	507
JU□1600.36	20	1766	1434	124	12	1704	1496	30	40	1704	1496	M27	50	40	647
JU□1800.36	21	1966	1634	124	12	1904	1696	30	44	1904	1696	M27	50	44	730
JU□2000.36	22	2166	1834	124	12	2104	1896	30	48	2104	1896	M27	50	48	812
JU□2240.36	23	2406	2074	124	12	2344	2136	30	54	2344	2136	M27	50	54	909
JU□2500.36	24	2666	2334	124	12	2604	2396	30	60	2604	2396	M27	50	60	1015
JU□2500.45	25	2696	2304	150	14	2626	2374	33	60	2626	2374	M30	56	60	1457
JU□2800.45	26	2996	2604	150	14	2926	2674	33	66	2926	2674	M30	56	66	1634
JU□3150.45	27	3346	2954	150	14	3276	3024	33	72	3276	3024	M30	56	72	1843
JU□3550.45	28	3746	3354	150	14	3676	3424	33	78	3676	3424	M30	56	78	2082
JU□4000.45	29	4196	3804	150	14	4126	3874	33	80	4126	3874	M30	56	80	2360

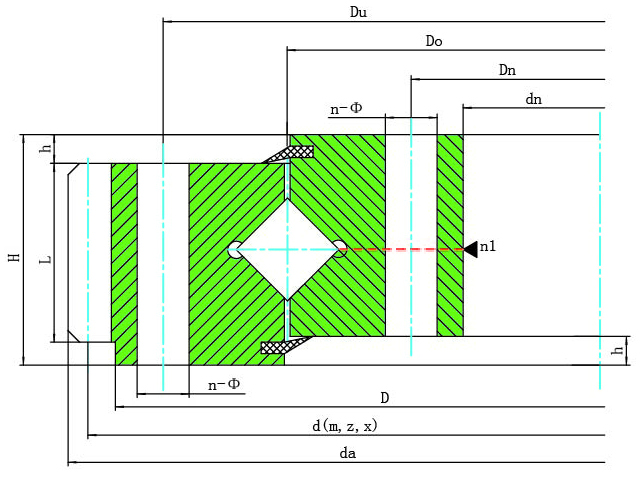

外齒式

型號	曲線	外形尺寸				安裝孔尺寸									齒輪參數						質量 kg
		外形尺寸				通孔				螺孔					齒輪參數
		D	dn	H	h	Du	Dn	φ	n	Du	Dn	d1	T	n	z	m	d	da	L	X
		mm				mm			n	mm				n	z	mm
JW□400.12???????????? JW□400.12A	1	480	318	60	10	448	352	15	12	448	352	M14	28	12	143?? 125	3.5???? 4	500.5 500	504?? 504	44	-0.5	45???? 46
JW□450.12???????????? JW□450.12A	2	530	368	60	10	498	402	15	12	498	402	M14	28	12	157?? 138	3.5???? 4	549.5 552	553?? 556	44	-0.5	51???? 52
JW□500.12???????????? JW□500.12A	3	580	418	60	10	548	452	15	14	548	452	M14	28	14	150?? 121	4?????? 5	600?? 605	604?? 610	44	-0.5	58???? 58
JW□560.14???????????? JW□560.14A	4	640	478	60	10	608	512	15	14	608	512	M14	28	14	165?? 133	4?????? 5	660?? 665	664?? 670	44	-0.5	65???? 66
JW□630.14???????????? JW□630.14A	5	654	464	70	10	618	502	17	14	618	502	M16	30	14	169?? 136	4?????? 5	676?? 680	680?? 685	50	-0.5	78???? 79
JW□710.14???????????? JW□710.14A	6	724	534	70	10	688	572	17	16	688	572	M16	30	16	186?? 150	4?????? 5	744?? 750	748?? 755	50	-0.5	86???? 88
JW□710.14???????????? JW□710.14A	7	804	614	70	10	768	652	17	18	768	652	M16	30	18	166?? 139	5?????? 6	830?? 834	835??? 840	50	-0.5	99??? 101
JW□800.14??????????? JW□800.14A	8	894	704	70	10	858	742	17	20	858	742	M16	30	20	154?? 116	6?????? 8	924?? 928	930?? 936	50	-0.5	114?? 114
JW□800.18???????????? JW□800.18A	9	904	692	78	10	864	736	22	18	864	736	M20	36	18	156?? 116	6?????? 8	936??? 944	942??? 952	58	-0.5	143?? 147
JW□900.18???????????? JW□900.18A	10	1004	792	78	10	964	836	22	20	964	836	M20	36	20	130?? 105	8?????? 10	1040? 1050	1048? 1060	58	-0.5	162?? 168
JW□1000.18???????????? JW□1000.18A	11	1104	892	78	10	1064	936	22	24	1064	936	M20	36	24	143?? 115	8????? 10	1144? 1150	1152? 1160	58	-0.5	182?? 185
JW□1000.22??????????? JW□1000.22A	12	1120	876	90	10	1074	926	24	24	1074	926	M22	40	24	144?? 116	8????? 10	1152? 1160	1160? 1170	70	-0.5	227?? 232
JW□1120.22??????????? JW□1120.22A	13	1240	996	90	10	1194	1046	24	28	1194	1046	M22	40	28	129?? 108	10???? 12	1290 1296	1300 1308	70	-0.5	272?? 275
JW□1250.22???????????? JW□1250.22A	14	1370	1126	90	10	1324	1176	24	32	1324	1176	M22	40	32	142?? 119	10???? 12	1420 1428	1430 1440	70	-0.5	302?? 309
JW□1400.22???????????? JW□1400.22A	15	1520	1276	90	10	1474	1326	24	36	1474	1326	M22	40	36	131?? 113	12???? 14	1572 1582	1584 1596	70	-0.5	337?? 347
JW□1250.28???????????? JW□1250.28A	16	1390	1108	102	12	1336	1164	26	32	1336	1164	M24	45	32	144?? 120	10???? 12	1440 1440	1450 1452	80	-0.5	396?? 392
JW□1400.22???????????? JW□1400.22A	17	1540	1258	102	12	1486	1314	26	36	1486	1314	M24	45	36	133?? 114	12????? 14	1596 1596	1608 1610	80	-0.5	448?? 443
JW□1600.28??????????? JW□1600.28A	18	1740	1458	102	12	1686	1514	26	40	1686	1514	M24	45	40	150?? 129	12???? 14	1800 1806	1812 1820	80	-0.5	528?? 534
JW□1800.28???????????? JW□1800.28A	19	1940	1658	102	12	1886	1714	26	44	1886	1714	M24	45	44	143??? 126	14???? 16	2002 2016	2016 2032	80	-0.5	583?? 607
JW□1600.36??????????? JW□1600.36A	20	1762	1434	102	12	1704	1496	30	40	1704	1496	M27	50	40	151?? 130	12???? 14	1812 1820	1824 1834	100	-0.5	714?? 727
JW□1800.36??????????? JW□1800.36A	21	1964	1634	124	12	1904	1696	30	44	1904	1696	M27	50	44	145?? 127	14???? 16	2030 2032	2044 2048	100	-0.5	845?? 843
JW□2000.36???????????? JW□2000.36A	22	2162	1834	124	12	2104	1896	30	48	2104	1896	M27	50	48	139?? 124	16???? 18	2224 2232	2240 2250	100	-0.5	912?? 927
JW□2240.36???????????? JW□2240.36A	23	2402	2074	124	12	2344	2136	30	54	2344	2136	M27	50	54	154?? 138	16???? 18	2464 2484	2480 2502	100	-0.5	1020 1078
JW□2500.36??????????? JW□2500.36A	24	2662	2334	124	12	2604	2396	30	60	2604	2396	M27	50	60	152?? 137	18???? 20	2736 2740	2754 2760	100	-0.5	1171 1175
JW□2500.45???????????? JW□2500.45A	25	2696	2304	150	14	2626	2374	33	60	2626	2374	M30	56	60	154?? 139	18???? 20	2772 2780	2790 2800	122	-0.5	1677 1701
JW□2800.45???????????? JW□2800.45A	26	2992	2604	150	14	2926	2674	33	66	2926	2674	M30	56	66	170?? 154	18???? 20	3060 3080	3078 3100	122	-0.5	1817 1904
JW□3150.45??????????? JW□3150.45A	27	3342	2954	150	14	3276	3024	33	72	3276	3024	M30	56	72	171?? 156	20???? 22	3420 3432	3440 3454	122	-0.5	2087 2139
JW□3550.45???????????? JW□3550.45A	28	3742	2354	150	14	3676	3424	33	78	3676	3424	M30	56	78	191?? 154	20???? 25	3820 3850	3840 3875	122	-0.5	2355 2500
JW□4000.45???????????? JW□4000.45A	29	4200	3804	150	14	4126	3874	33	80	4126	3874	M30	56	80	195?? 172	22???? 25	4290 4300	4312 4325	122	-0.5	2787 2827
