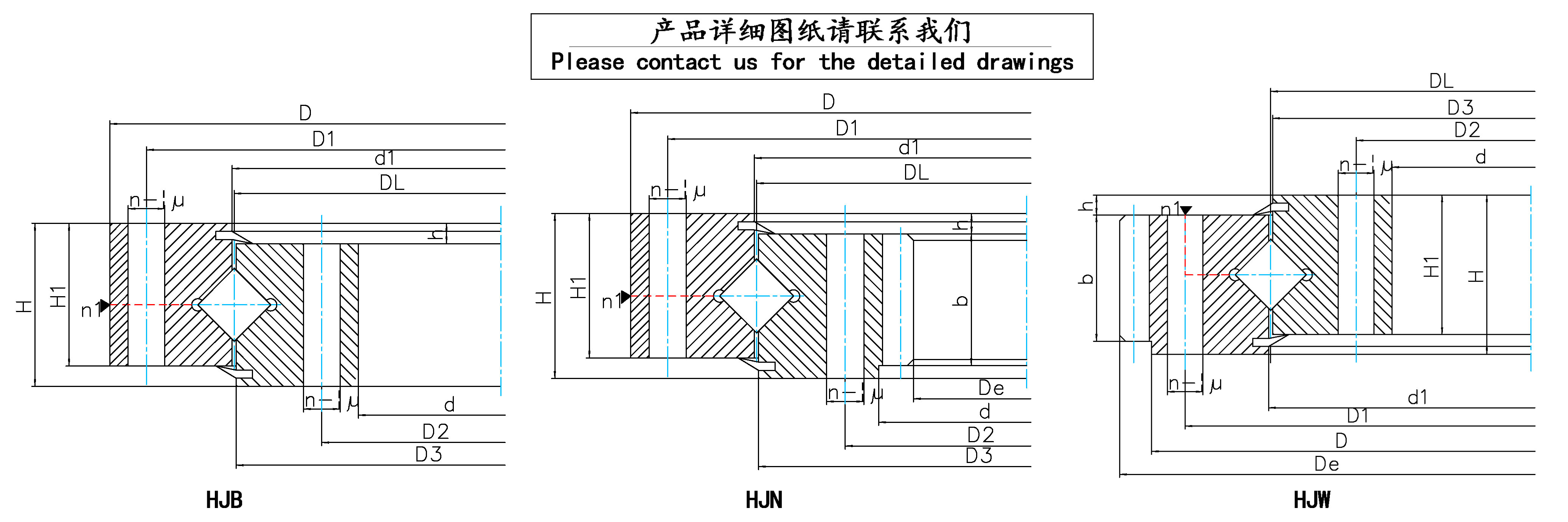

單排交叉滾柱式回轉支承(HJ系列)

單排交叉滾柱式回轉支承,由兩個座圈組成,結構緊湊,重量輕.制造精度高,裝配間隙小,對安裝精度要求高.滾柱為1:1交叉排列,能同時承受軸向力，傾翻力矩和較大的徑向力，被廣泛的用于起重運輸，工程機械和軍工產品上。

分類： HJ系列, 單排交叉滾柱式回轉支承, 回轉支承標簽：交叉單排回轉支承滾柱式

描述

注：1、n1為潤滑油孔數。油杯M10×1JB/T7940.1～JB/T7940.2。根據實際應用情況用戶可指定油孔位置。

2、n-?可改為螺紋孔，螺紋孔直徑M，螺紋深度2M。

3、本樣本中的規格為標準產品，內外徑均為自由公差。若主機與回轉支承有配合要求，請?jiān)诤贤蚝贤郊ㄈ缂夹g(shù)協議）中注明配合尺寸和精度。

4、表中所列為我公司常規產品，若有其他特殊要求，請與我公司聯系。

代號			外形尺寸			安裝尺寸				結構尺寸			齒輪參數		外齒參數			內齒參數			重量	曲線
代號			外圈外徑	內圈內徑	總高	外圈安裝孔中心距	內圈安裝孔中心距	安裝孔個數	內圈安裝孔直徑	注油孔個數	單圈高度	內外齒高度差	齒寬	模數	變位系數	齒頂圓	齒數	變位系數	齒頂圓	齒數	重量	曲線
無齒式	外齒式	內齒式	D (mm)	d (mm)	H （mm）	D1 （mm）	D2 （mm）	n	Φ （mm）	n1	H1 （mm）	h （mm）	b （mm）	m	x	De （mm）	Z	x	De （mm）	Z	kg
HJB.20.625	HJW.20.625	HJN.20.625	725	525	80	685	565	18	18	3	68	12	60	5	+1.25	751.9	146	+0.35	498.8	101	100	1
HJB.20.625	HJW.20.625A	HJN.20.625A	725	525	80	685	565	18	18	3	68	12	60	6	+1.00	755.5	122	+0.35	496.7	84	100	1
HJB.20.720	HJW.20.720	HJN.20.720	820	620	80	780	660	18	18	3	68	12	60	6	+1.25	860.3	139	+0.35	586.6	99	120	2
HJB.20.720	HJW.20.720A	HJN.20.720A	820	620	80	780	660	18	18	3	68	12	60	8	+0.85	861.1	104	+0.35	582.3	74	120	2
HJB.30.820	HJW.30.820	HJN.30.820	940	705	95	893	749	24	20	4	83	12	70	6	+1.25	980.4	159	+0.35	664.5	112	210	3
HJB.30.820	HJW.30.820A	HJN.30.820A	940	705	95	893	749	24	20	4	83	12	70	10	+0.85	986.2	95	+0.35	658	67	210	3
HJB.30.880	HJW.30.880	HJN.30.880	1000	760	95	956	800	24	20	4	83	12	70	8	+1.0	1047.5	127	+0.35	718.2	91	230	4
HJB.30.880	HJW.30.880A	HJN.30.880A	1000	760	95	956	800	24	20	4	83	12	70	10	0.85	1046.3	101	+0.35	707.9	72	230	4
HJB.30.1020	HJW.30.1020	HJN.30.1020	1170	875	95	1120	930	24	22	4	80	15	70	8	+1.25	1219.3	148	+0.35	830.1	105	300	5
HJB.30.1020	HJW.30.1020A	HJN.30.1020A	1170	875	95	1120	930	24	22	4	80	15	70	10	+1.00	1219.2	118	+0.35	827.8	84	300	5
HJB.36.1220	HJW.36.1220	HJN.36.1220	1365	1075	120	1310	1130	36	24	6	105	15	90	10	+1.25	1424.9	138	+0.35	1027.8	104	450	6
HJB.36.1220	HJW.36.1220A	HJN.36.1220A	1365	1075	120	1310	1130	36	24	6	105	15	90	12	+0.85	1435.9	116	+0.35	1017.3	86	450	6
HJB.36.1250	HJW.36.1250	HJN.36.1250	1400	1090	120	1350	1150	36	26	6	105	15	90	10	+0.35	1443	143	+0.35	1037	105	520	7
HJB.36.1250	HJW.36.1250A	HJN.36.1250A	1400	1090	120	1350	1150	36	26	6	105	15	90	12	+0.85	1449.6	117	+0.35	1028.8	87	520	7
HJB.36.1435	HJW.36.1435	HJN.36.1435	1595	1278	120	1535	1335	36	26	6	105	15	90	12	+1.0	1655.5	134	+0.35	1221.2	103	610	8
HJB.36.1435	HJW.36.1435A	HJN.36.1435A	1595	1278	120	1535	1335	36	26	6	105	15	90	14	+0.85	1661.2	115	+0.35	1214.8	88	610	8
HJB.45.1540	HJW.45.1540	HJN.45.1540	1720	1360	140	1660	1420	42	26	6	122	18	110	12	+1.4	1780.8	144	+0.35	1293.1	109	732	9
HJB.45.1540	HJW.45.1540A	HJN.45.1540A	1720	1360	140	1660	1420	42	26	6	122	18	110	14	+1.0	1791.1	124	+0.35	1284.8	93	732	9
HJB.45.1700	HJW.45.1700	HJN.45.1700	1875	1525	140	1815	1585	42	29	6	122	18	110	14	+1.0	1945.4	135	+0.35	1452.7	105	844	10
HJB.45.1700	HJW.45.1700A	HJN.45.1700A	1875	1525	140	1815	1585	42	29	6	122	18	110	16	+1.0	1950.8	118	+0.35	1452.3	92	844	10
HJB.45.1880	HJW.45.1880	HJN.45.1880	2100	1665	160	2030	1740	48	32	6	140	20	118	14	+1.25	2189.8	152	+0.35	1592.6	115	1400	11
HJB.45.1880	HJW.45.1880A	HJN.45.1880A	2100	1665	160	2030	1740	48	32	6	140	20	118	18	+1.0	2194.6	118	+0.35	1579.9	89	1400	11
HJB.45.2115	HJW.45.2115	HJN.45.2115	2325	1900	160	2245	1980	48	32	6	140	20	115	16	+1.25	2406.5	146	+0.35	1804.1	114	1600	12
HJB.45.2115	HJW.45.2115A	HJN.45.2115A	2325	1900	160	2245	1980	48	32	6	140	20	115	20	+1.0	2418.4	117	+0.35	1795.4	91	1600	12
HJB.45.2370	HJW.45.2370	HJN.45.2370	2600	2146	180	2520	2220	48	32	6	158	22	130	18	+1.25	2707.3	146	+0.35	2065.6	116	2100	13
HJB.45.2370	HJW.45.2370A	HJN.45.2370A	2600	2145	180	2520	2220	48	32	6	158	22	130	22	+1.0	2704.4	119	+0.35	2040.9	94	2100	13
HJB.45.2600	HJW.45.2600	HJN.45.2600	2835	2365	180	2750	2450	54	36	6	158	22	130	18	+1.25	2941.7	159	+0.35	2263.5	127	2400	14
HJB.45.2600	HJW.45.2600A	HJN.45.2600A	2835	2365	180	2750	2450	54	36	6	158	22	130	22	+1.0	2946.9	130	+0.35	2260.8	104	2400	14
HJB.50.2820	HJW.50.2820	HJN.50.2820	3085	2555	200	3000	2640	54	36	6	178	22	150	20	+1.25	3188.4	155	+0.35	2455	124	3400	15
HJB.50.2820	HJW.50.2820A	HJN.50.2820A	3085	2555	200	3000	2640	54	36	6	178	22	150	25	+1.0	3198.4	124	+0.35	2444.1	99	3400	15
HJB.50.3120	HJW.50.3120	HJN.50.3120	3400	2840	200	3310	2930	54	36	6	178	22	150	22	+1.25	3507.2	155	+0.35	2722.5	125	4000	16
HJB.50.3120	HJW.50.3120A	HJN.50.3120A	3400	2840	200	3310	2930	54	36	6	178	22	150	25	+1.25	3509.6	136	+0.35	2719	110	4000	16
HJB.50.3580	HJW.50.3580	HJN.50.3580	3920	3240	240	3820	3340	60	40	6	218	22	190	22	+1.25	4036.1	179	+0.35	3118.4	143	6700	17
HJB.50.3580	HJW.50.3580A	HJN.50.3580A	3920	3240	240	3820	3340	60	40	6	218	22	190	25	+1.25	4035.6	157	+0.35	3118.8	126	6700	17
HJB.50.4030	HJW.50.4030	HJN.50.4030	4370	3690	240	4270	3790	66	40	6	218	22	190	22	+1.25	4520.6	201	+0.35	3558.3	163	7700	18
HJB.50.4030	HJW.50.4030A	HJN.50.4030A	4370	3690	240	4270	3790	66	40	6	218	22	190	28	+1.25	4522	157	+0.35	3549	128	7700	18
HJB.50.4540	HJW.50.4540	HJN.50.4540	4860	4210	240	4760	4310	72	40	6	218	22	190	22	+1.25	4983	222	+0.35	4042.2	185	8760	19
HJB.50.4540	HJW.50.4540A	HJN.50.4540A	4860	4210	240	4760	4310	72	40	6	218	22	190	30	+1.25	4992.9	162	+0.35	4042.4	136	8760	19
