輕型系列回轉支承
輕型回轉支承重量輕、厚度薄、輕動靈活，廣泛應用于食品機械、灌裝機械、環保機械等。
注：1、n1為潤滑油孔數。油杯M10×1JB/T7940.1～JB/T7940.2。根據實際應用情況用戶可指定油孔位置。
2、n-?可改為螺紋孔，螺紋孔直徑M，螺紋深度2M。
3、本樣本中的規格為標準產品，內外徑均為自由公差。若主機與回轉支承有配合要求，請在合同或合同附件（如技術協議）中注明配合尺寸和精度。
4、表中所列為我公司常規產品，若有其他特殊要求，請與我公司聯系。

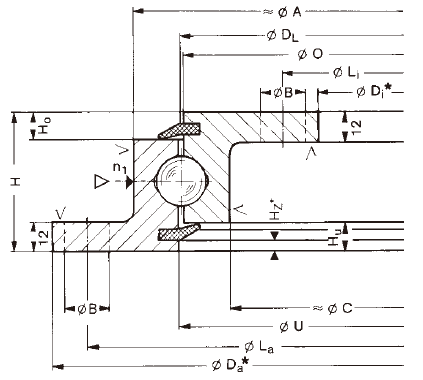

無齒式
| 無齒式 | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Drawing No . | 滾道中心距 | 重量 | 外圈外徑 | 內圈內徑 | 總高 | 外圈安裝孔中心距 | 內圈安裝孔中心距 | 安裝孔個數 | 螺栓孔直徑 | 安裝孔個數 | 內圈安裝孔直徑 | 螺紋深度 | 注油孔個數 | 直徑 | 直徑 | 直徑 | 直徑 | 內圈高度差 | 外圈高度差 | 齒輪 | 模數 | 齒數 | 齒寬 | 削頂量 | 正常承載 | 最大承載 | 軸向軸承間隙 | 徑向向軸承間隙 | |
| DL (mm) |
kg | Da (mm) |
Di (mm) |
H (mm) |
La (mm) |
Li (mm) |
na | B/M (mm) |
ni | B/M (mm) |
t (mm) |
n1 | O (mm) |
U (mm) |
A (mm) |
C (mm) |
Hu (mm) |
Ho (mm) |
d (mm) |
m (mm) |
z | b (mm) |
k*m (mm) |
(KN) | (KN) | axial? (mm) | radial (mm) | ||
| 230.20.400 | 414 | 23.4 | 518 | 304 | 56 | 490 | 332 | 8 | 18 | 12 | 18 | _ | 4 | 412.5 | 415.5 | 453 | 375 | 10.5 | 10.5 | _ | _ | _ | _ | _ | _ | _ | ≤0.5 | ≤0.5 | |
| 230.20.500 | 544 | 31 | 648 | 434 | 56 | 620 | 462 | 10 | 18 | 14 | 18 | _ | 4 | 542.5 | 545.5 | 583 | 505 | 10.5 | 10.5 | _ | _ | _ | _ | _ | _ | _ | ≤0.5 | ≤0.5 | |
| 230.20.600 | 644 | 36.4 | 748 | 534 | 56 | 720 | 562 | 12 | 18 | 16 | 18 | _ | 4 | 642.5 | 645.5 | 683 | 605 | 10.5 | 10.5 | _ | _ | _ | _ | _ | _ | _ | ≤0.5 | ≤0.5 | |
| 230.20.700 | 744 | 42.8 | 848 | 634 | 56 | 820 | 662 | 12 | 18 | 16 | 18 | _ | 4 | 742.5 | 745.5 | 783 | 705 | 10.5 | 10.5 | _ | _ | _ | _ | _ | _ | _ | ≤0.5 | ≤0.5 | |
| 230.20.800 | 844 | 47.8 | 948 | 734 | 56 | 920 | 762 | 14 | 18 | 18 | 18 | _ | 4 | 842.5 | 845.5 | 883 | 805 | 10.5 | 10.5 | _ | _ | _ | _ | _ | _ | _ | ≤0.5 | ≤0.5 | |
| 230.20.900 | 944 | 53.1 | 1048 | 834 | 56 | 1020 | 862 | 16 | 18 | 20 | 18 | _ | 4 | 942.5 | 945.5 | 983 | 905 | 10.5 | 10.5 | _ | _ | _ | _ | _ | _ | _ | ≤0.5 | ≤0.5 | |
| 230.20.1000 | 1094 | 61.9 | 1198 | 984 | 56 | 1170 | 1012 | 16 | 18 | 20 | 18 | _ | 4 | 1092.5 | 1095.5 | 1133 | 1055 | 10.5 | 10.5 | _ | _ | _ | _ | _ | _ | _ | ≤0.5 | ≤0.5 | |

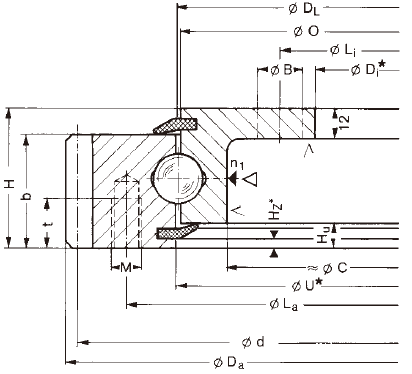

外齒式
| 外齒式 | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Drawing No . | 滾道中心距 | 重量 | 外圈外徑 | 內圈內徑 | 總高 | 外圈安裝孔中心距 | 內圈安裝孔中心距 | 安裝孔個數 | 螺栓孔直徑 | 安裝孔個數 | 內圈安裝孔直徑 | 螺紋深度 | 注油孔個數 | 直徑 | 直徑 | 直徑 | 直徑 | 內圈高度差 | 外圈高度差 | 齒輪 | 模數 | 齒數 | 齒寬 | 削頂量 | 正常承載 | 最大承載 | 軸向軸承間隙 | 徑向向軸承間隙 | |
| DL (mm) |
kg | Da (mm) |
Di (mm) |
H (mm) |
La (mm) |
Li (mm) |
na | B/M (mm) |
ni | B/M (mm) |
t (mm) |
n1 | O (mm) |
U (mm) |
A (mm) |
C (mm) |
Hu (mm) |
Ho (mm) |
d (mm) |
m (mm) |
z | b (mm) |
k*m (mm) |
(KN) | (KN) | axial (mm) |
radial (mm) |
||
| 231.20.400 | 414 | 29.3 | 504 | 304 | 56 | 455 | 332 | 10 | M12 | 12 | 18 | 20 | 4 | 412.5 | 415.5 | _ | 375 | 10.5 | _ | 495 | 5 | 99 | 45.5 | -0.5 | 11.75 | 23.5 | ≤0.5 | ≤0.5 | |
| 231.20.500 | 544 | 39.5 | 640.8 | 434 | 56 | 585 | 462 | 14 | M12 | 14 | 18 | 20 | 4 | 542.5 | 545.5 | _ | 505 | 10.5 | _ | 630 | 6 | 105 | 45.5 | -0.6 | 14.2 | 28.4 | ≤0.5 | ≤0.5 | |
| 231.20.600 | 644 | 47.6 | 742.8 | 534 | 56 | 685 | 562 | 16 | M12 | 16 | 18 | 20 | 4 | 642.5 | 645.5 | _ | 605 | 10.5 | _ | 732 | 6 | 122 | 45.5 | -0.6 | 14.2 | 28.4 | ≤0.5 | ≤0.5 | |
| 231.20.700 | 744 | 53.5 | 838.8 | 634 | 56 | 785 | 662 | 18 | M12 | 16 | 18 | 20 | 4 | 742.5 | 745.5 | _ | 705 | 10.5 | _ | 828 | 6 | 138 | 45.5 | -0.6 | 18.93 | 37.86 | ≤0.5 | ≤0.5 | |
| 231.20.800 | 844 | 65.1 | 950.4 | 734 | 56 | 885 | 762 | 18 | M12 | 18 | 18 | 20 | 4 | 842.5 | 845.5 | _ | 805 | 10.5 | _ | 936 | 8 | 117 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0.5 | ≤0.5 | |
| 231.20.900 | 944 | 69.6 | 1046.4 | 834 | 56 | 985 | 862 | 20 | M12 | 20 | 18 | 20 | 4 | 942.5 | 945.5 | _ | 905 | 10.5 | _ | 1032 | 8 | 129 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0.5 | ≤0.5 | |
| 231.20.1000 | 1094 | 83 | 1198.4 | 984 | 56 | 1135 | 1012 | 22 | M12 | 20 | 18 | 20 | 4 | 1092.5 | 1095.5 | _ | 1055 | 10.5 | _ | 1184 | 8 | 148 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0.5 | ≤0.5 | |

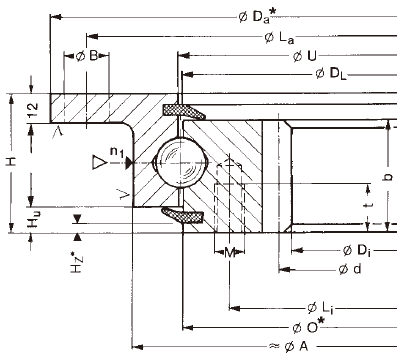

內齒式
| 內齒式 | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Drawing No . | 滾道中心距 | 重量 | 外圈外徑 | 內圈內徑 | 總高 | 外圈安裝孔中心距 | 內圈安裝孔中心距 | 安裝孔個數 | 螺栓孔直徑 | 安裝孔個數 | 內圈安裝孔直徑 | 螺紋深度 | 注油孔個數 | 直徑 | 直徑 | 直徑 | 直徑 | 內圈高度差 | 外圈高度差 | 齒輪 | 模數 | 齒數 | 齒寬 | 削頂量 | 正常承載 | 最大承載 | 軸向軸承間隙 | 徑向向軸承間隙 | |
| DL (mm) |
kg | Da (mm) |
Di (mm) |
H (mm) |
La (mm) |
Li (mm) |
na | B/M (mm) |
ni | B/M (mm) |
t (mm) |
n1 | O (mm) |
U (mm) |
A (mm) |
C (mm) |
Hu (mm) |
Ho (mm) |
d (mm) |
m (mm) |
z | b (mm) |
k*m (mm) |
(KN) | (KN) | axial (mm) |
radial (mm) |
||
| 232.20.400 | 414 | 27.1 | 518 | 326.5 | 56 | 490 | 375 | 8 | 18 | 12 | M12 | 20 | 4 | 412.5 | 415.5 | 453 | _ | 10.5 | _ | 335 | 5 | 67 | 45.5 | -0.75 | 13.54 | 27.08 | ≤0.5 | ≤0.5 | |
| 232.20.500 | 544 | 36.9 | 648 | 445.2 | 56 | 620 | 505 | 10 | 18 | 16 | M12 | 20 | 4 | 542.5 | 545.5 | 583 | _ | 10.5 | _ | 456 | 6 | 76 | 45.5 | -0.6 | 16 | 32 | ≤0.5 | ≤0.5 | |
| 232.20.600 | 644 | 43.7 | 748 | 547.2 | 56 | 720 | 605 | 12 | 18 | 18 | M12 | 20 | 4 | 642.5 | 645.5 | 683 | _ | 10.5 | _ | 558 | 6 | 93 | 45.5 | -0.6 | 15.62 | 31.24 | ≤0.5 | ≤0.5 | |
| 232.20.700 | 744 | 51.1 | 848 | 649.2 | 56 | 820 | 705 | 12 | 18 | 20 | M12 | 20 | 4 | 742.5 | 745.5 | 783 | _ | 10.5 | _ | 660 | 6 | 110 | 45.5 | -0.6 | 15.32 | 30.64 | ≤0.5 | ≤0.5 | |
| 232.20.800 | 844 | 61.6 | 948 | 737.6 | 56 | 920 | 805 | 14 | 18 | 20 | M12 | 20 | 4 | 842.5 | 845.5 | 883 | _ | 10.5 | _ | 752 | 8 | 94 | 45.5 | -0.8 | 20.8 | 41.6 | ≤0.5 | ≤0.5 | |
| 232.20.900 | 944 | 65.8 | 1048 | 841.6 | 56 | 1020 | 905 | 16 | 18 | 22 | M12 | 20 | 4 | 942.5 | 945.5 | 983 | _ | 10.5 | _ | 856 | 8 | 107 | 45.5 | -0.8 | 20.49 | 40.98 | ≤0.5 | ≤0.5 | |
| 232.20.1000 | 1094 | 80.7 | 1198 | 985.6 | 56 | 1170 | 1055 | 16 | 18 | 24 | M12 | 20 | 4 | 1092.5 | 1095.5 | 1133 | _ | 10.5 | _ | 1000 | 8 | 125 | 45.5 | -0.8 | 20.16 | 40.32 | ≤0.5 | ≤0.5 | |
